汽车设计培训中有几种视图方式呢？目前小编了解的有基本视图、向视图、局部视图、斜视图下面带大家来看看这几种视图分别有什么作用。视图主要用来表达物体的外部结构和形状 ,
一般只画出物体的可见部分 , 必要时才用虚线表达其不可见部分。视图是根据有关标准和规定 , 用正投影法所绘制出的物体图形。
1 ．基本视图

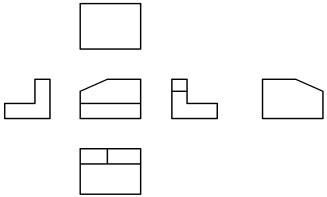

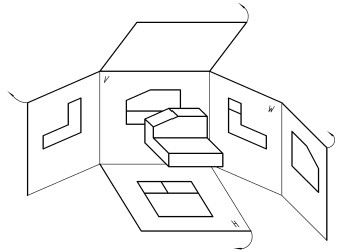

物体向基本投影面投射所得的视图，称为基本视图。在原有三个投影面的基础上，再增设三个投影面，组成一个正六面体，国标中规定正六面体的六个面为基本投影面，各投影面的展开方式见图
1a ，基本投影面的配置关系见图 1b
。这六个基本视图，除了我们前面讲过的主视图、俯视图、左视图外，还有：由右向左投射所得的右视图，由下向上投射所得的仰视图和由后向前所得的后视图。六个基本视图之间仍应保持
“ 长对正、高平齐、宽相等 ” 的对应关系。在同一张图纸内按图 10-1b 配置时视图，一律不标注视图的名称。
（ a ）六个基本投影面的展开 （ b ）六个基本视图的配置
图 1 基本视图
2 ．向视图
不按基本视图配置，即可以自由配置的视图。

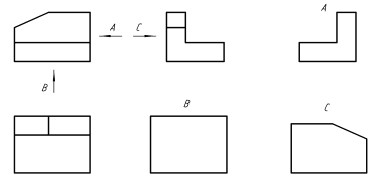

向视图一定要标注。标注方式为：在向视图的上方标注 “×”
，在相应视图的附近用箭头指明投射方向并标注相同字母 , 见图 2 所示。
在实际应用时 , 要注意以下几点：
①
向视图是基本视图的一种表达形式，它们的主要差别在于视图的配置方面。向视图的配置是随意的，因此必须予以明确标注才不致产生误解。
② 向视图的视图名称 “×”
为大写拉丁字母，无论是注在箭头旁，还是注在视图上方，均应与正常的读图方向一致，以便于识别。
3 ．局部视图
将物体的某一部分向基本投影面投射所得的视图。
图 2 向视图
当物体的局部形状没有表达清楚，而又没有必要画出完整的基本视图时，可采用局部视图的表达方法。
局部视图的画法和标注：
（ 1 ）局部视图的断裂边界通常用波浪线表示。
（ 2 ）当局部视图所表示的局部结构是完整的，且外形轮廓又是封闭状态时，波浪线可省略不画。如图 3 中的 A
向局部视图及 4 中的俯视图。
( 图 3 局部视图
(a) (b)

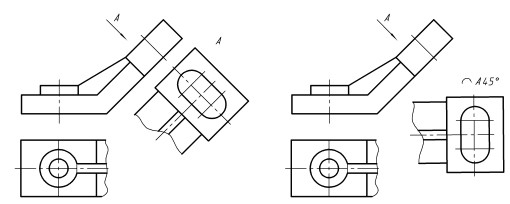

图 4 局部视图与斜视图
（ 3
）用波浪线表示断裂边界时，波浪线确定了物体表面的断裂范围，故波浪线不应超过断裂表面的轮廓线，应画在物体的实体上，不应画在物体的中空处，如图 5 。
正确 错误
图 5 局部视图的画法
以上就是汽车设计培训迈罗蒂为您讲解的全部内容了，如果觉得文章有用。可以分享给其他朋友看。迈罗蒂是一家以提供专业汽车技术和人才培训为核心，全方位发展为一体的综合型汽车设计公司，公司核心团队成员都具有15年以上的正向设计开发经验。需要培训汽车设计技能的朋友可以直接添加我们王老师。
汽车设计培训中的视图方式
汽车设计培训中有几种视图方式呢？目前小编了解的有基本视图、向视图、局部视图、斜视图下面带大家来看看这几种视图分别有什么作用。视图主要用来表达物体的外部结构和形状
, 一般只画出物体的可见部分 , 必要时才用虚线表达其不可见部分。视图是根据有关标准和规定 , 用正投影法所绘制出的物体图形。
当物体的局部形状没有表达清楚，而又没有必要画出完整的基本视图时，可采用局部视图的表达方法。
局部视图的画法和标注：
（ 1 ）局部视图的断裂边界通常用波浪线表示。
（ 2 ）当局部视图所表示的局部结构是完整的，且外形轮廓又是封闭状态时，波浪线可省略不画。如图 3 中的 A
向局部视图及 4 中的俯视图。
（ 4 ）局部视图的配置与标注：
标准规定局部视图的配置形式通常有两种：
① 可按基本视图的配置形式配置。当局部视图按投影关系配置，中间又没有其它图形隔开时，可省略标注。如图 4
中的俯视图。
② 可按向视图的配置形式配置 , 并标注 , 如图 10-3
所示。通常局部视图配置在投射箭头所指的方向或基本视图的位置 ,
以便与原来的基本视图保持相对应的投影关系。但为了合理地利用图纸，也可以将局部视图配置在图纸的合适位置，但应按向视图的规则标注。即一般情况下，应在局部视图的上方标注视图的名称
“×” ，并在相应的视图附近用箭头指明投影方向，标注同样的字母 “×”
。
4 ．斜视图
物体向不平行于任何基本投影面的平面投射所得的视图。
斜视图主要用来表达物体倾斜表面的真实形状。
斜视图画法和标注的规定：
（ 1
）当某一倾斜结构的真实形状用斜视图表达清楚后，其余部分可用波浪线断开不画。波浪线的画法同局部视图。
（ 2 ）斜视图的配置与标注
① 斜视图一般按投影关系配置在箭头所指的方向，如图 10-4a 。必要时，也可配置在其它适当的位置，如图
10-4b 。
② 斜视图必须标注。规定用 “×”
的形式标注视图名称。必要时允许将图形旋转，但需在
旋转后的视图上标注，标注形式为 “ ×” ，如图 10-4b 中的
“ A45o” 表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，也允许将旋转角度写在字母后，如 “A” 或
“A45o” 。
5 ．总结
视图是设计和表达物体外部结构形状的基本方法 , 基本视图、向视图、局部视图和斜视图相辅相成 ,
各有侧重，它们的相互关系和特点。
